Управление инженерным оборудованием

Обеспечение стабильного функционирования инженерных систем здания. Защита от техногенных катастроф.
Контроллер A1I — решение для построения комплексов автоматизации и адресных систем безопасности зданий любого назначения: от частных домов и квартир до промышленных комплексов и объектов критической инфраструктуры.

Модульная инженерная система Octagram может управлять такими инженерными системами: водоснабжение, электропитание, вентиляция, отопление, освещение, климат-контроль и другие используя для организации информационных потоков контроллер A1I. Один контроллер A1I одновременно может обслуживать несколько инженерных подсистем без необходимости разворачивать отдельные системы автоматизации для каждой задачи. Фунционал конкретной версии контроллера определяется его прошивкой.

Система управления инженерным оборудованием Octagram при необходимости может быть дополнена временными функциями, не вошедшими в прошивку. A1I поддерживает до 96 настраиваемых реакций с гибкой логикой — условиями по состоянию зон и реле (логические объединения «И» / «ИЛИ»), задержками, длительностью действия, запуском по простым и интервальным таймерам. Контроль температуры и влажности ведётся с настраиваемыми порогами и событиями «больше нормы», «меньше нормы», «в норме».

Контроллер A1I работает с упрощённой системой команд, доступной широкому кругу инсталляторов.
Контроллер A1I предназначен для управления инженерным оборудованием и построения комплексов автоматизации объектов любого назначения — от домашних приложений до промышленных и коммерческих комплексов. Контроллер может собирать информацию и управлять оборудованием через прямые входы/выходы и адресную сеть модулей входа/выхода. A1I имеет 8+4 входов/выходов «на борту», до 6-ти входов/выходов на модуле расширения, допускает подключение 64 адресных модулей. Входы могут быть цифровыми, аналоговыми, протокольными.

Все компоненты системы управления инженерным оборудованием соединены единой информационной адресной шиной. Адресная технология существенно упрощает размещение оборудования и гарантирует простое расширение системы любыми новыми функциями. Контроллер A1I поддерживает 8 адресных линий: LMicro — для подключения до 64 адресных модулей входа/выхода длиной до 500 м, и LBUS — для объединения до 256 контроллеров в единую сеть и связи с ПК через TCP/IP-, COM- или USB-конвертер длиной до 700 м.

Прямые входы/выходы «на борту» и модуль расширения позволяют подключать оборудование напрямую, без промежуточных адресных устройств. Цифровые, аналоговые и протокольные входы обеспечивают совместимость с широким спектром датчиков и исполнительных устройств. Настройка, мониторинг и ручное управление осуществляются через ПО Octagram Flex и сервисные утилиты. Контроллер сохраняет до 64 000 ключей и событий в памяти, обеспечивает автономную работу с накоплением событий и передачей данных после восстановления связи.

Питание контроллера — 12 В ± 10 %, потребление не более 80 мА; компактный корпус рассчитан на монтаж на DIN-рейку, степень защиты IP40.

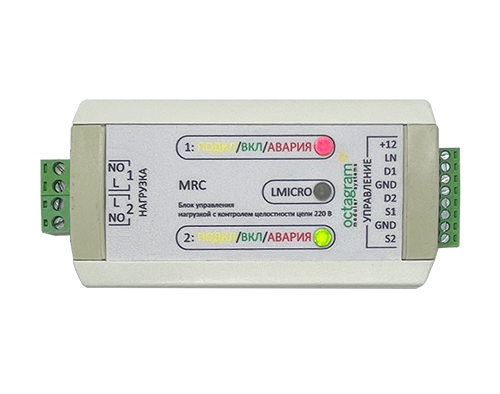

Управление инженерным оборудованием: Основные элементы

LAC микромодуль: контроль освещенности

Пороговый контроль уровня освещенности, при падении освещённости ниже и росте выше каждого порога возникают два разных события, работает с контроллерами серии L6 и универсальной платформой A1 (универсальные и ОПС прошивки).

CE — IP концентратор (плата)

CE - IP концентратор, плата для подключения в Ethernet по шине LBUS до 255 контроллеров. Устанавливается в контроллер А1 версий: 2.3, 2.6, 3.5.

A1U — контроль и управление: доступом, ОПС, автоматикой (контроллер)

Контроль и управление: доступом, ОПС, автоматикой.

DIO микромодуль: контроль 2-х «сухих контактов» и управление транзисторным ключем

Микромодуль: контроль 2-х "сухих контактов" и транзисторный ключ с открытым коллектором (U = 20 В DC, I = 1,5 А).

MIOC модуль: контроль обрыва, КЗ линии управления на силовом ключе

Исполнительно-контролирующий адресный модуль MIOC (DLT-CS) обеспечивает управление исполнительной нагрузкой и контроль цепи нагрузки на обрыв и КЗ. Имеет встроенный управляемый электронный ключ (транзистор, U рабочее 5 - 36 В DC, I = 6 А). Имеет защиту от короткого замыкания. Допускается установка отдельно от устройства, подключение только к одному устройству.

Управление инженерным оборудованием: Дополнительные элементы

ECO — Octagram Flex

Полнофункциональная сетевая версия ПО "Octagram Flex" с базой MS Access. До 8 контроллеров, до 150 сотрудников. Активные планы объектов, модуль локальных и глобальных реакций, скриптов, системных команд, оперативные отчеты, отчеты по отработанному времени, интеграция с видеосерверами, определение номеров автотранспорта. Управление объектами системы (точки прохода, зоны охраны и пр.) из "дерева" и на планах.
